840/900双层彩钢压瓦机技术参数

　　1、设备生产型号：JK 25-210-840/JK15-225-900

　　2、设备外形尺寸：6500mm*1300mm*1500mm

　　3、设备总重量：  4300 kg

　　4、主机大架构造：300H钢

　　5、设备中板厚度：16 mm

　　6、滚压成型排数：上层：9排（900）下层： 11 排 （840）

　　7、成型轴材质：45#钢 淬火处理

　　8、成型轴尺寸：直径72(实心）

　　9、成型压辊材质：45#钢 镀硬铬处理

　　10、传动方式：链轮链条传动/液压马达传动

　　11、链轮链条规格：0.6寸

　　12、设备总功率：6 KW

　　13、成型主机功率：3 KW

　　14、设备成型速度：10-12米/分钟     液压传动每分钟19米

　　15、滚压材质厚度：0.3-0.8mm

　　16、设备进板宽度：1000mm（可定做加宽型，加宽型进板宽度：1200mm)

　　17、电脑控制系统：设备采用PLC工业电脑控制系统，系统包含5.7英寸台湾台达液晶显示屏，中英文对照程序。

　　18、液压剪切系统：主要液压剪切功率为3 KW，剪切模具采用Cr12 高温淬火处理。设备采用最新液压剪切系统，利用齿轮油泵工作原理，系统包含液压泵站一台，液压油缸一台，液压油管两根，电磁阀两套。

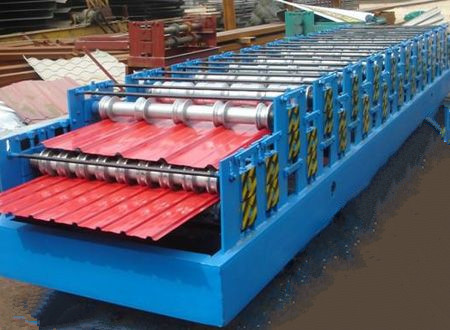

　　840/900双层压瓦机是在高或低机架之间变换，生产一种轮廓的彩钢板安装在低机架上，生产另一种板型的轧辊安装在高机架上面，生产中使用一套电脑控制系统，一套液压剪切系统。这种设备的出现，大大节省的空间，更换两种板材的时间也变得更短，也提高了产出率，从而满足的很多中小型彩钢企业的需求。

　　设备特点：该彩钢板设备采用高水平自动控制软件，实现生产信息化管理。整个机组自动化控制系统采用高集成的网络，使自动化系统性能更优越。
